Simulation des tissus mous en chirurgie orthognathique avec Dolphin 3D Surgery : entre prédiction et réalité

La planification tridimensionnelle en chirurgie orthognathique constitue aujourd’hui un standard incontournable de la prise en charge orthodontico-chirurgicale complexe. L’intégration de Dolphin 3D Surgery permet d’anticiper les déplacements maxillaires et mandibulaires ainsi que leurs répercussions sur les tissus mous faciaux, au cœur des attentes esthétiques des patients. Toutefois, entre prédiction numérique et réalité biologique post-opératoire, un écart persiste. Cet article propose une analyse scientifique rigoureuse, fondée sur l’expérience clinique présentée lors des Journées de l’Orthodontie 2025 par le Dr Isabelle Bardet, afin d’évaluer objectivement la fiabilité prédictive du logiciel, sans posture promotionnelle, mais avec une approche critique et méthodologiquement argumentée.

Cette communication s’inscrit dans le cadre des Journées de l’Orthodontie 2025 (Fédération Française d’Orthodontie, Palais des Congrès de Paris). L’édition, placée sous le thème « La perfection, non. L’excellence, oui. », invitait à interroger la place des technologies numériques dans la pratique clinique moderne, en soulignant la nécessité d’un usage raisonné et scientifiquement évalué.

Dans ce contexte scientifique exigeant, le Dr Isabelle Bardet aborde la simulation des tissus mous en chirurgie orthognathique à l’aide de Dolphin 3D Surgery selon une démarche résolument critique et méthodologique. L’enjeu n’est pas de mettre en avant la sophistication technologique d’un outil numérique, mais d’en évaluer objectivement la portée clinique réelle.

Son approche repose sur l’analyse de cas documentés, comparant de manière systématique la simulation pré-opératoire tridimensionnelle aux résultats post-opératoires observés. Cette confrontation directe entre projection numérique et réalité biologique permet d’interroger la fiabilité prédictive des modèles actuels et d’en identifier les zones de robustesse ainsi que les limites.

La réflexion s’inscrit dans une continuité conceptuelle intégrant l’évolution du paradigme orthodontique vers un modèle centré sur les tissus mous, tout en rappelant que la technologie ne saurait se substituer au jugement clinique. L’objectif est ainsi de situer la simulation 3D comme un outil d’anticipation raisonnée, évalué selon des critères objectifs et intégré dans une pratique experte, fondée sur l’analyse, la mesure et la validation clinique.

Résumé structuré (Abstract)

Objectif : Évaluer la fiabilité prédictive des tissus mous obtenue par Dolphin 3D Surgery dans le cadre de la chirurgie orthognathique, en comparant systématiquement la simulation pré-opératoire aux résultats post-opératoires réels. L’hypothèse est une prédiction fiable des tendances morphologiques globales, avec une variabilité régionale significative.

Matériel et méthodes : Plusieurs cas de chirurgies mono- et bimaxillaires ont été analysés à partir de CBCT pré-opératoires, de photographies standardisées de face et de profil, et de superpositions post-opératoires. La préparation incluait une calibration tridimensionnelle rigoureuse (plans de référence frontal, médian et occlusal) et la vérification du plan sagittal médian par projection glabelle–menton. L’évaluation reposait sur une double approche : comparaison photographique qualitative et superposition CBCT avec cartographie des écarts (>0,5 mm), associée à une analyse angulaire du profil basée sur la verticale passant par la glabelle.

Résultats : La concordance morphologique globale est satisfaisante, particulièrement au niveau du point subnasal et de la lèvre supérieure. Des écarts plus importants sont observés au niveau du nez, du pogonion, de la lèvre inférieure et du stomion.

Conclusion : Dolphin 3D Surgery constitue un outil d’anticipation morphologique fiable, mais ne permet pas une prédiction esthétique millimétrique. Son utilisation doit s’intégrer dans une démarche clinique experte et critique.

Introduction : évolution du paradigme vers un modèle centré tissus mous

L’évolution de la chirurgie orthognathique et de l’orthodontie moderne s’inscrit dans une transformation profonde du cadre conceptuel qui structure le diagnostic et la planification thérapeutique. Pendant de nombreuses années, la discipline a été dominée par une logique essentiellement occlusale, où l’obtention d’une Classe I stable constituait l’objectif principal et le marqueur du succès thérapeutique.

Progressivement, cette approche a laissé place à une vision plus globale, centrée sur les tissus mous faciaux et sur l’harmonie du visage dans son ensemble. Les tissus durs ne sont plus considérés comme une finalité en soi, mais comme le support biologique d’un projet facial cohérent. Cette évolution conceptuelle traduit une redéfinition des critères de réussite : le résultat ne se juge plus uniquement à l’alignement dentaire ou à la relation inter-arcade, mais à la qualité de l’intégration morphologique du visage dans sa dimension fonctionnelle et esthétique.

Ce changement de paradigme ne résulte pas uniquement du développement des technologies numériques. Il témoigne d’une maturation de la réflexion orthodontico-chirurgicale, intégrant l’analyse faciale, la perception esthétique et la variabilité individuelle comme éléments centraux de la décision thérapeutique.

De l’objectif occlusal à l’objectif facial

Historiquement, la finalité thérapeutique en orthodontie était dominée par l’obtention d’une occlusion de Classe I stable, considérée comme l’indicateur principal d’un traitement réussi. Le modèle était centré sur la relation inter-arcade, l’équilibre dentaire et la stabilité fonctionnelle, tandis que l’impact esthétique facial était perçu comme une conséquence indirecte de la correction occlusale. Cocconi rappelle cette conception initiale, dans laquelle l’objectif occlusal structurait l’ensemble de la stratégie thérapeutique.

Ce cadre conceptuel a progressivement évolué sous l’impulsion de travaux majeurs plaçant les tissus mous au cœur de la réflexion diagnostique. Arnett et Bergman ont introduit la notion de “facial keys”, soulignant que l’analyse orthodontique devait être guidée par l’harmonie faciale et la position des structures cutanées, plutôt que par les seuls repères dento-squelettiques (Arnett GW, Bergman RT. Facial keys to orthodontic diagnosis and treatment planning. Am J Orthod Dentofacial Orthop. 1993;103(4):299-312). Sarver et Ackerman ont approfondi cette approche en intégrant la dimension dynamique du sourire et l’importance de l’esthétique en mouvement (Sarver DM, Ackerman JL. Dynamic smile visualization and quantification: Part 1. Am J Orthod Dentofacial Orthop. 2003;124(1):4-12).

Dans ce modèle renouvelé, les tissus durs ne constituent plus une finalité autonome, mais le support structurel d’un projet facial global. Le succès thérapeutique s’apprécie alors à travers la cohérence morphologique du visage, la qualité du profil, l’équilibre des proportions et l’intégration harmonieuse des tissus mous dans leur environnement squelettique.

Apports respectifs de la 2D et de la 3D

L’analyse céphalométrique bidimensionnelle a constitué, pendant plusieurs décennies, le socle du diagnostic orthodontique. Elle structure la réflexion clinique, permet de documenter les décalages sagittaux et verticaux, et fournit des repères objectifs pour formuler des objectifs thérapeutiques. Les tracés céphalométriques ont ainsi contribué à standardiser l’analyse et à rationaliser la planification en orthodontie et en chirurgie orthognathique.

Sugawara souligne toutefois que l’analyse 2D, fondée sur des “templates”, permet essentiellement d’approcher les objectifs thérapeutiques, sans toujours en valider pleinement la cohérence tridimensionnelle. L’analyse 3D, en revanche, offre la possibilité de confirmer ces objectifs ou, si nécessaire, de les réviser à la lumière d’une lecture volumétrique plus complète (Sugawara G. Communication scientifique citée lors des Journées de l’Orthodontie 2025 ; slide 2).

La planification tridimensionnelle, rendue possible par le CBCT et les logiciels spécialisés, introduit une dimension supplémentaire dans l’analyse : elle intègre les rotations selon les axes de yaw, roll et pitch, difficilement perceptibles sur une téléradiographie latérale isolée. Elle permet également d’appréhender les asymétries dans les trois plans de l’espace, d’analyser les déviations transversales et de simuler des déplacements combinés avec une précision spatiale accrue.

La 3D ne se substitue donc pas à la 2D ; elle en constitue l’extension critique. Elle permet une validation volumétrique des choix thérapeutiques, une meilleure compréhension des asymétries et une anticipation plus fine des conséquences morphologiques des mouvements chirurgicaux sur les structures squelettiques et les tissus mous.

Limites biologiques des modèles prédictifs

Malgré la sophistication croissante des outils numériques, la variabilité biologique demeure une limite structurelle des modèles prédictifs en chirurgie orthognathique. Les tissus mous ne répondent pas de manière uniforme aux déplacements osseux, et cette variabilité doit impérativement être intégrée dans l’interprétation des simulations.

Plusieurs facteurs influencent directement la réponse tissulaire : l’âge, le sexe, les caractéristiques morphologiques individuelles, l’épaisseur cutanée, la tonicité musculaire, la distribution des tissus adipeux ainsi que les propriétés biomécaniques propres à chaque patient. L’élasticité cutanée évolue au cours du temps ; la dynamique musculaire varie selon les individus ; la morphologie nasale ou mentonnière présente des différences importantes d’un patient à l’autre. Ces éléments modulent la façon dont les tissus mous se redrapent après un déplacement maxillaire ou mandibulaire.

Les modèles de prédiction actuellement utilisés reposent principalement sur des ratios moyens dits “soft-to-hard”, établis à partir de données populationnelles. Ces coefficients permettent une estimation des déplacements tissulaires en fonction des mouvements osseux simulés. Toutefois, ils ne peuvent intégrer l’ensemble des spécificités anatomiques, biomécaniques et cicatricielles propres à chaque patient.

Ainsi, la simulation tridimensionnelle des tissus mous doit être interprétée comme une estimation probabiliste des tendances morphologiques, et non comme une projection millimétriquement exacte du résultat final. Cette distinction est essentielle, notamment dans les régions anatomiquement complexes telles que le nez, le pogonion cutané ou la lèvre inférieure, où les interactions entre structures osseuses, cartilagineuses et musculaires rendent la prédiction plus délicate.

La compréhension de ces limites biologiques ne diminue pas la valeur de la planification 3D ; elle en précise au contraire le cadre d’utilisation. L’outil devient pertinent lorsqu’il est intégré dans une démarche clinique experte, associant analyse morphologique, expérience chirurgicale et interprétation critique des écarts potentiels.

Objectif scientifique de l’étude

Dans ce contexte, l’objectif de cette étude est d’évaluer de manière rigoureuse la fiabilité prédictive régionale de la simulation des tissus mous réalisée avec Dolphin 3D Surgery en chirurgie orthognathique. L’hypothèse formulée est que la prédiction est fiable pour les tendances morphologiques globales, mais présente une variabilité significative selon les régions anatomiques, notamment au niveau du tiers inférieur du visage.

État de l’art : littérature sur la prédiction 3D des tissus mous

L’évaluation de la prédiction tridimensionnelle des tissus mous en chirurgie orthognathique s’inscrit aujourd’hui dans un champ scientifique structuré et largement documenté. L’essor de la planification numérique, notamment avec Dolphin 3D Surgery, a conduit à de nombreuses études comparant systématiquement la simulation pré-opératoire aux résultats post-opératoires réels. La problématique ne porte plus sur la faisabilité technique de la simulation, mais sur sa fiabilité régionale, sur les seuils d’erreur cliniquement acceptables et sur les paramètres influençant la précision prédictive.

Les données issues de la littérature convergent vers plusieurs tendances constantes. La lèvre supérieure et la région subnasale apparaissent comme les zones les plus prédictibles, en particulier dans le plan sagittal. À l’inverse, la lèvre inférieure, le pogonion cutané et certaines zones paramédianes présentent une variabilité plus importante. Par ailleurs, les simulations semblent offrir une meilleure précision dans les cas de Classe II que dans les Classe III, probablement en raison de la complexité biomécanique accrue des mouvements combinés fréquemment rencontrés dans ces derniers cas. Enfin, pour la majorité des points étudiés, l’erreur moyenne rapportée est inférieure à 2 mm, seuil généralement considéré comme cliniquement acceptable dans l’analyse faciale globale.

Plusieurs travaux étayent ces observations. Peterman (2016) a évalué la précision du Visual Treatment Objective (VTO) de Dolphin dans des cas de Classe III traités par avancée maxillaire et recul mandibulaire, mettant en évidence une concordance satisfaisante, mais avec des variations régionales notables (Peterman RJ. Accuracy of Dolphin visual treatment objective (VTO) prediction software on class III patients treated with maxillary advancement and mandibular setback. Prog Orthod. 2016;17). Van Twisk (2019) a analysé la précision globale de la prédiction des tissus mous en chirurgie orthognathique et confirmé la nécessité d’une lecture régionale des résultats (van Twisk PH. How accurate is the soft tissue prediction of Dolphin Imaging for orthognathic surgery? Int Orthod. 2019;17(3)).

Omidkhoda et al. (2022) ont étudié l’exactitude du logiciel Dolphin dans la prédiction des modifications tissulaires post-chirurgicales et souligné la meilleure performance au niveau de la lèvre supérieure comparativement au menton (Omidkhoda M, Heravi F, Shahrestani F, Noori M. The accuracy of Dolphin software in predicting soft tissue changes after orthognathic surgery. Iran J Orthod. 2022;17(4)). Shobair et al. (2021), dans une étude centrée sur les chirurgies bimaxillaires, ont également mis en évidence une variabilité accrue au niveau du tiers inférieur du visage (Shobair N, Diaa M, Barakat A, Ghanem A. The prediction accuracy of Dolphin 3D software for facial soft tissue changes after bimaxillary orthognathic surgery. Ain Shams Dent J. 2021;24(3). doi:10.21608/ASDJ.2022.103220.1080). Plus récemment, Shafi et al. (2025) ont confirmé que, bien que l’erreur moyenne reste souvent inférieure à 2 mm, cette valeur ne doit pas être interprétée comme une garantie esthétique absolue (Shafi S, Khan FA, Shetty S, Naik M. Accuracy of Dolphin Soft Tissue Visual Treatment Objective (VTO) prediction in surgical cases. Scope. 2025).

L’ensemble de ces travaux confirme que la simulation 3D des tissus mous constitue un outil pertinent pour anticiper les tendances morphologiques globales, mais que sa précision demeure régionale, dépendante du type de chirurgie et influencée par la variabilité biologique individuelle.

Matériel et méthodes : protocole clinique détaillé

L’évaluation de la fiabilité prédictive des tissus mous impose une méthodologie rigoureuse, reproductible et explicitement décrite. Elle repose sur une comparaison systématique entre une simulation tridimensionnelle pré-opératoire et des résultats post-opératoires réels, dans des conditions d’acquisition et d’analyse standardisées. L’objectif n’est pas de produire une démonstration technologique, mais de tester la validité clinique d’un modèle prédictif au regard d’observations objectivables.

Une telle démarche suppose, en amont, une calibration stricte et une orientation volumétrique contrôlée, afin de limiter les biais liés à une mauvaise définition des repères de référence. Elle nécessite également une stratégie d’évaluation combinant deux niveaux complémentaires : d’une part une analyse qualitative fondée sur la comparaison photographique (face et profil), d’autre part une analyse quantitative reposant sur des superpositions et des mesures reproductibles. Cette double approche permet de confronter la cohérence morphologique globale à des indicateurs objectifs, et d’identifier, de manière hiérarchisée, les zones où la prédiction des tissus mous est robuste et celles où elle demeure plus variable.

Présentation des fonctionnalités de Dolphin 3D Surgery

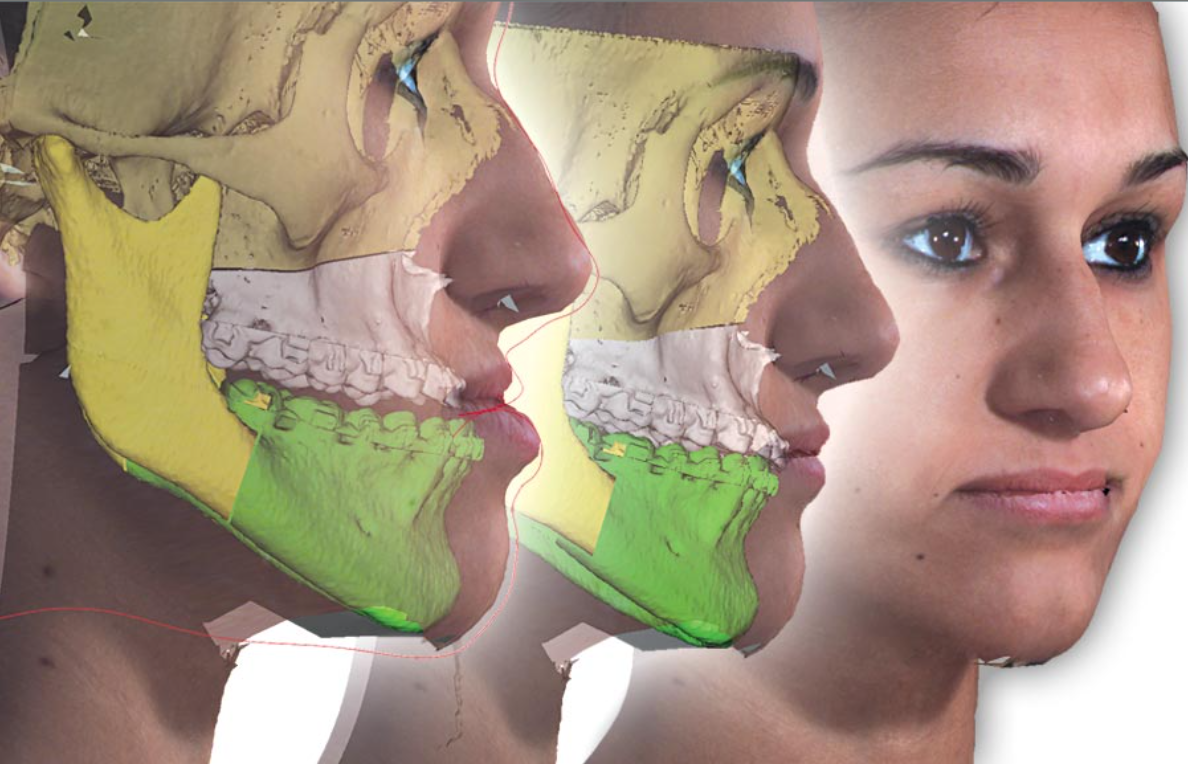

Le logiciel Dolphin Imaging – 3D Surgery constitue une plateforme intégrée de planification orthodontico-chirurgicale tridimensionnelle. Il permet la simulation précise des déplacements maxillaires et mandibulaires dans les trois plans de l’espace, l’anticipation des modifications des tissus mous, ainsi que la planification de mouvements segmentés adaptés aux scénarios chirurgicaux complexes. L’outil offre également la possibilité de générer et d’exporter les gouttières chirurgicales par impression 3D, assurant la continuité entre planification virtuelle et exécution opératoire.

Calibration et orientation tridimensionnelle

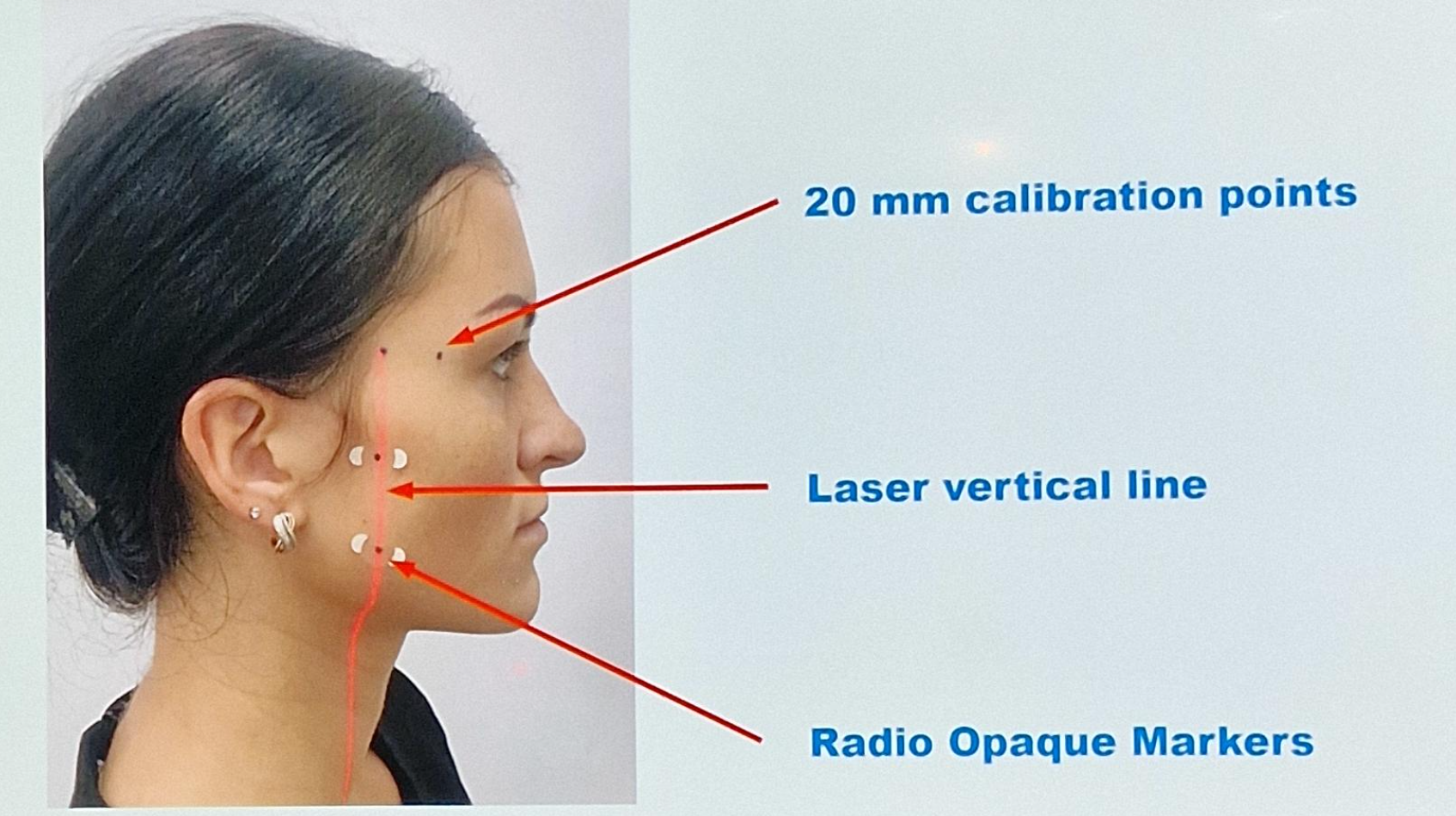

La calibration tridimensionnelle constitue une étape fondamentale de la planification. Elle repose sur la définition rigoureuse de trois plans de référence : le plan frontal (PF), le plan sagittal médian et le plan occlusal. La précision de leur orientation conditionne directement la fiabilité des mesures, la cohérence des déplacements simulés et la validité des superpositions ultérieures.

Toute erreur d’alignement initial peut entraîner des biais d’interprétation, notamment dans l’analyse des asymétries ou des rotations spatiales. C’est pourquoi une correction systématique des composantes de Cant, Yaw, Roll et Pitch est réalisée. Cette étape permet d’obtenir une orientation volumétrique stable, reproductible et compatible avec une évaluation comparative rigoureuse entre simulation et résultat post-opératoire.

Vérification du plan sagittal médian

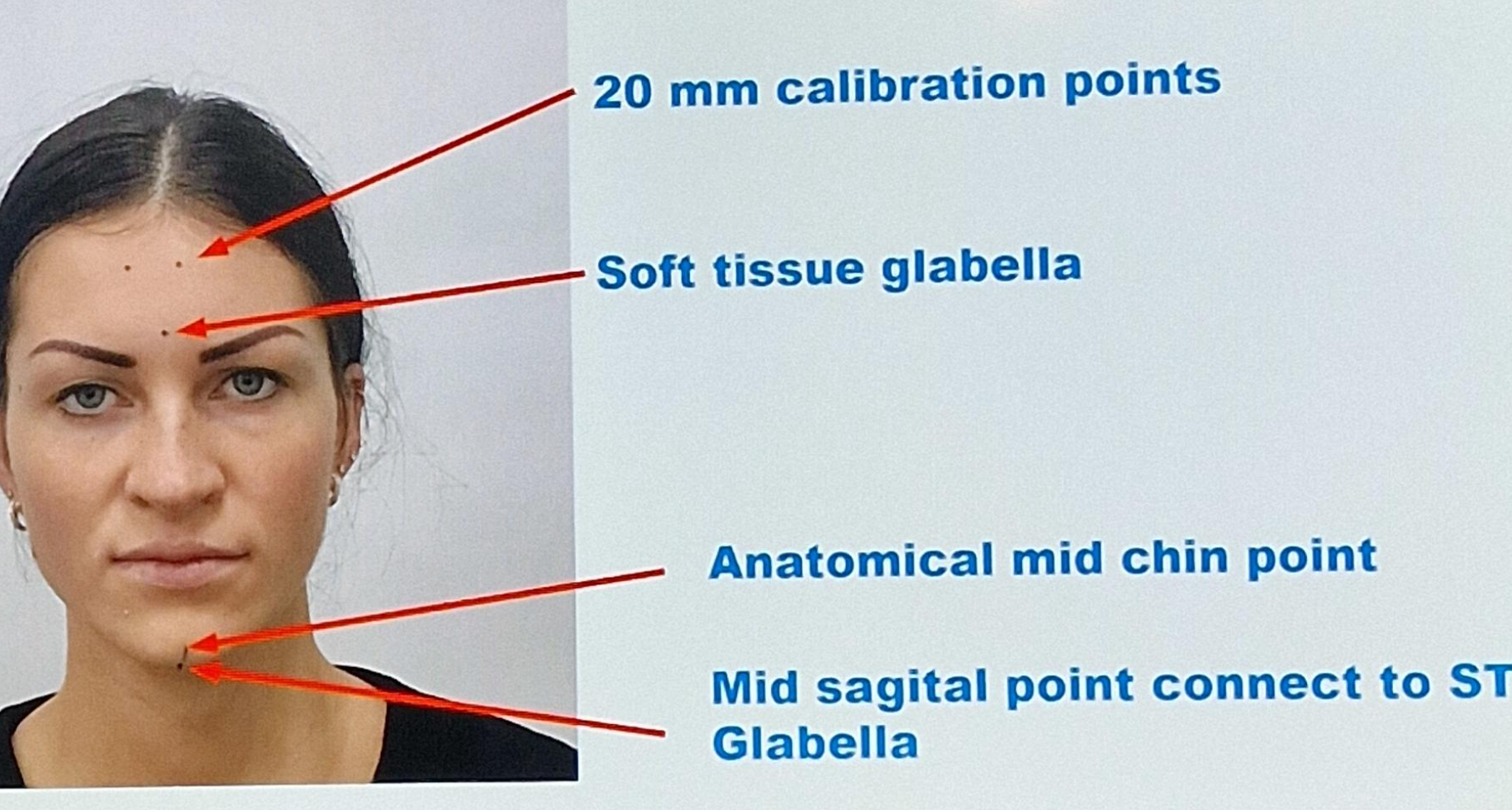

Un contrôle spécifique du plan sagittal médian est systématiquement réalisé afin de sécuriser l’analyse des asymétries initiales. La procédure débute par le repérage du point glabellaire, utilisé comme référence stable. Une verticale est ensuite projetée vers le bas afin de définir un menton théorique situé sur cet axe médian. Ce point est comparé au menton anatomique réel, identifié sur le volume tridimensionnel.

La distance entre le menton théorique et le menton anatomique est alors mesurée. Cette quantification permet d’objectiver une éventuelle déviation mandibulaire et d’éviter une erreur de centrage susceptible de compromettre la cohérence de la simulation. Ce contrôle préalable garantit que les déplacements ultérieurement programmés reposent sur une base volumétrique correctement orientée.

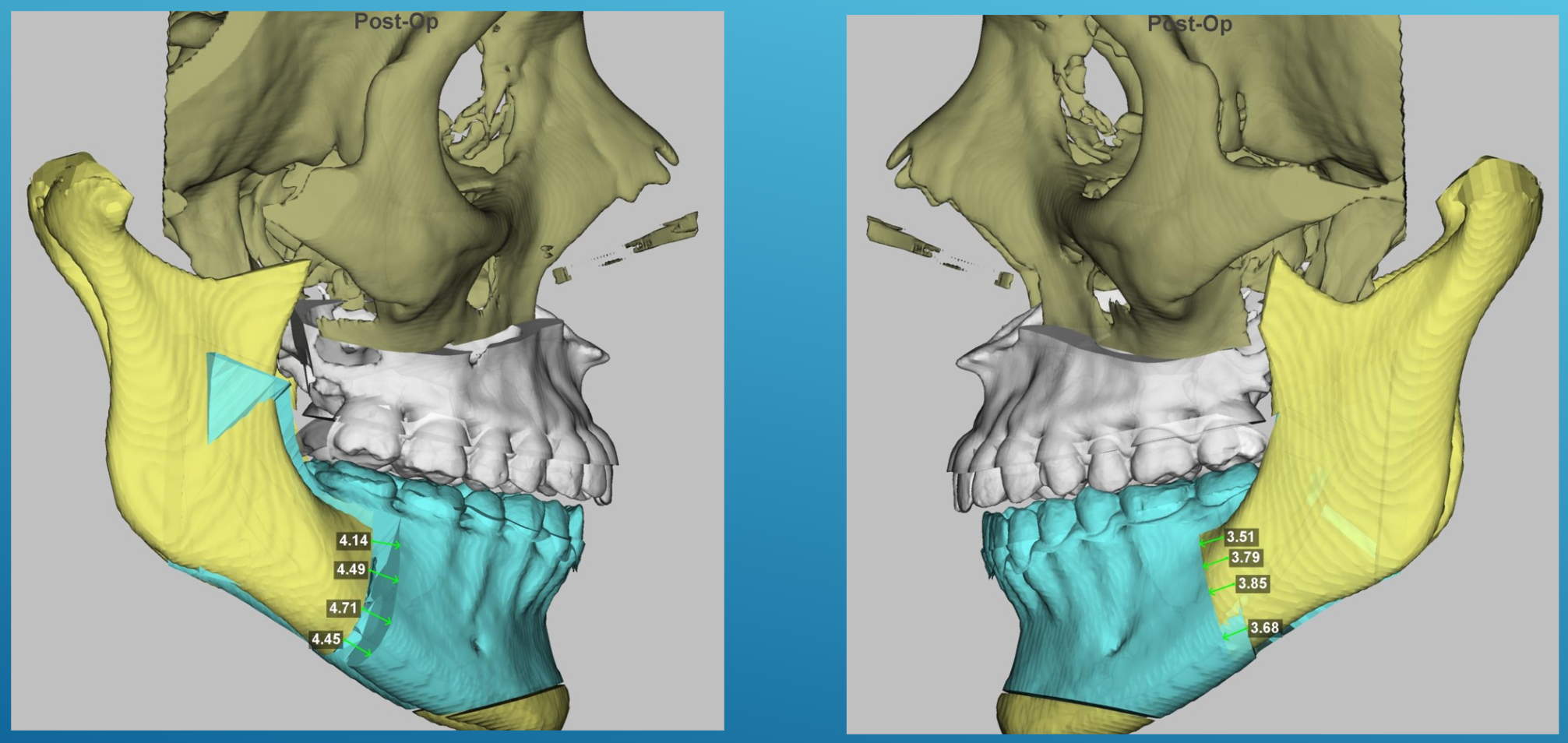

Anticipation des conflits osseux

La simulation tridimensionnelle offre également la possibilité d’identifier en amont les interférences osseuses susceptibles de survenir entre segments distaux et proximaux lors des déplacements programmés. Ces situations, souvent qualifiées de “conflits de valves”, peuvent apparaître lors d’avancées importantes, de reculs mandibulaires ou de mouvements combinés en chirurgie bimaxillaire.

La visualisation pré-opératoire de ces zones de contact ou de chevauchement permet d’anticiper les contraintes mécaniques et d’adapter les tracés d’ostéotomie en conséquence. Cette anticipation réduit le risque de tension excessive, améliore la précision per-opératoire et participe à la sécurisation du geste chirurgical. La planification 3D ne se limite donc pas à la projection esthétique ; elle constitue également un outil d’optimisation biomécanique et technique.

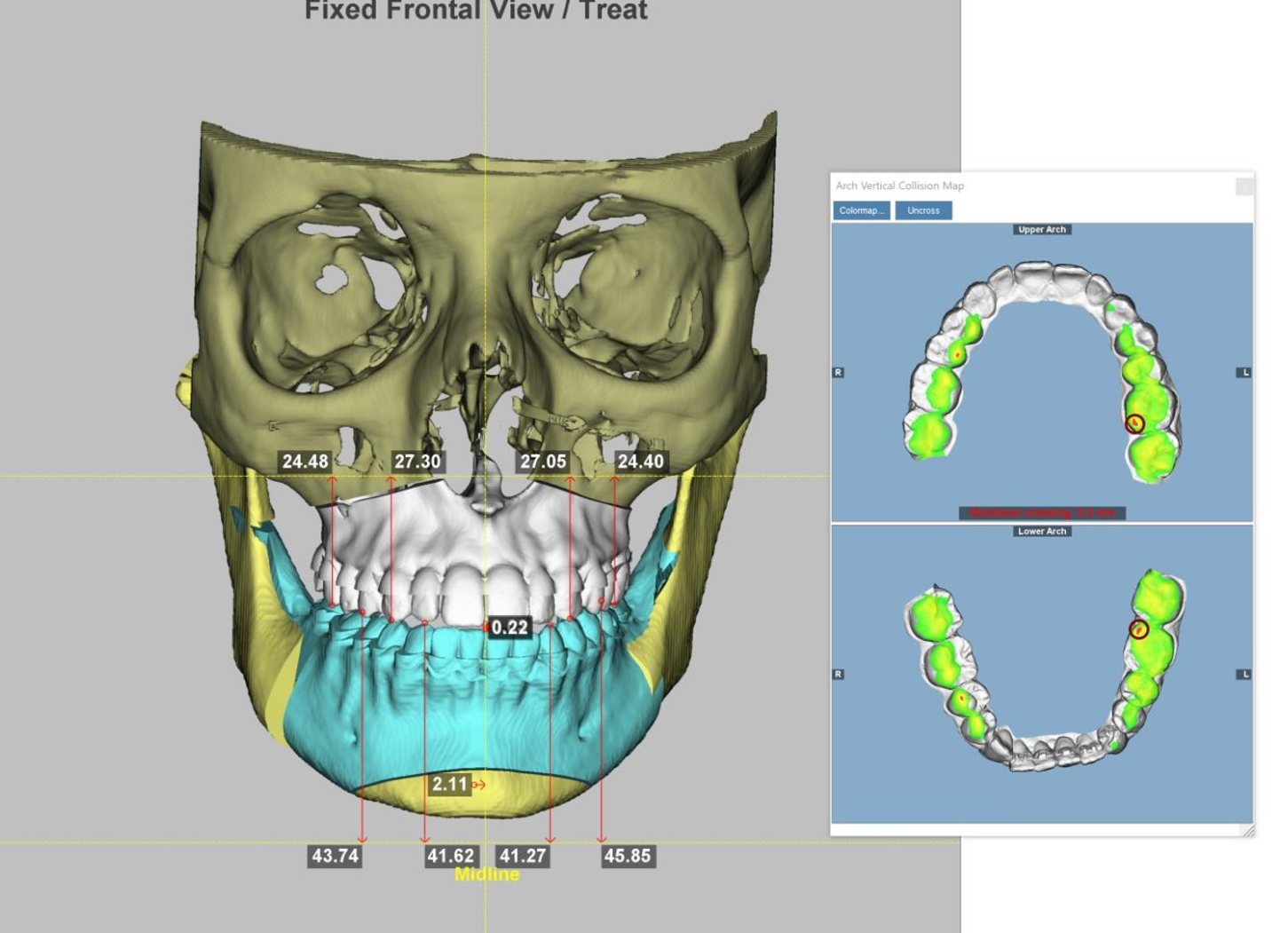

Illustration clinique (cas HR)

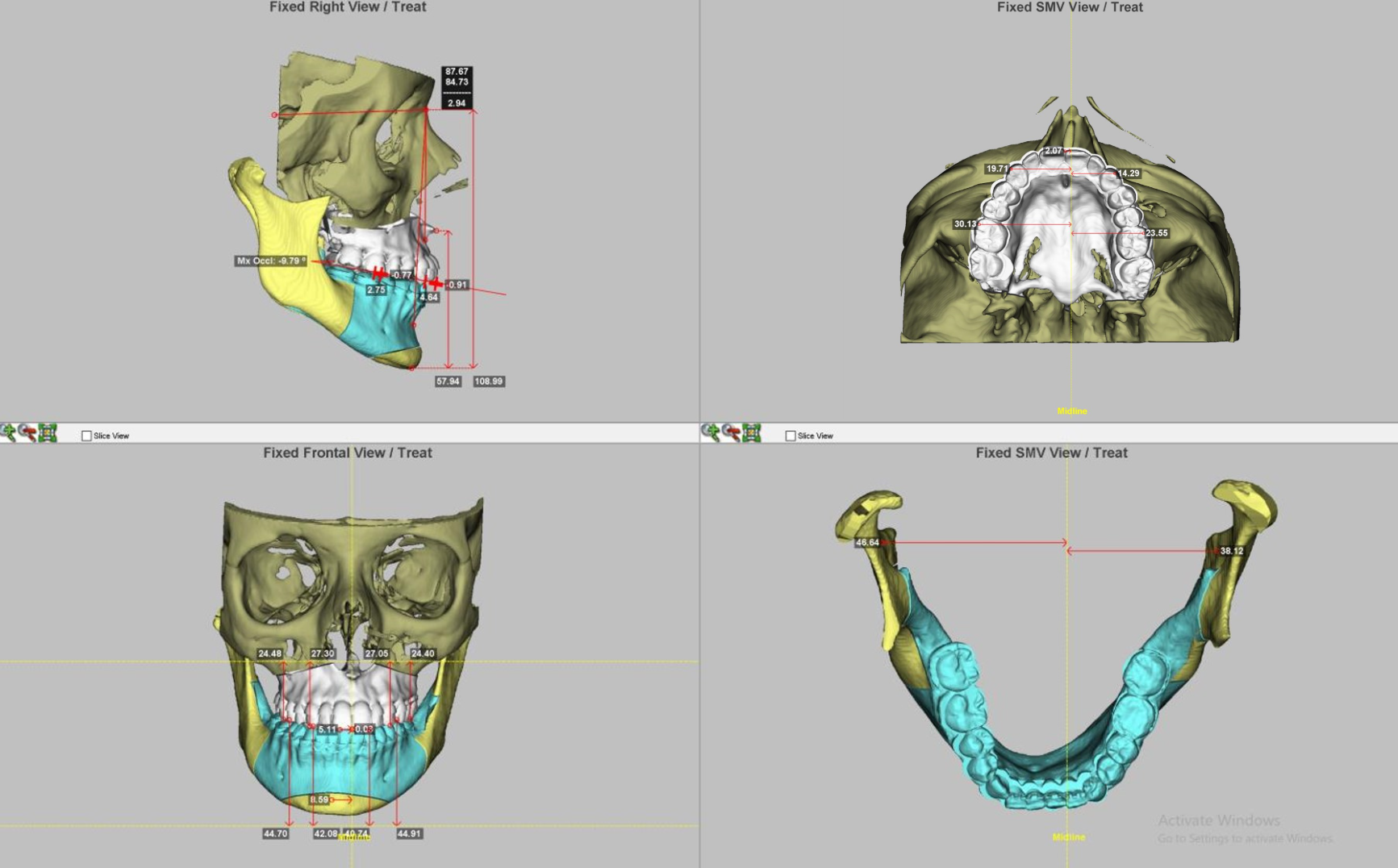

Un cas de chirurgie bimaxillaire en première intention (cas HR) permet d’illustrer concrètement la démarche méthodologique. La patiente ne souhaitait pas de traitement multibagues préalable, ce qui a conduit à envisager une planification chirurgicale directe, nécessitant une analyse particulièrement rigoureuse des paramètres squelettiques et occlusaux.

La phase préparatoire comprend l’évaluation précise des déviations maxillaire et mandibulaire, ainsi que la quantification des mouvements nécessaires dans les trois plans de l’espace. Les amplitudes d’avancée, de recul, d’impaction ou de rotation sont mesurées de manière objective afin d’assurer la cohérence entre correction squelettique et projection faciale.

Parallèlement, une analyse des contacts occlusaux simulés est réalisée en fonction des déplacements programmés. Cette étape permet de vérifier la stabilité occlusale potentielle du scénario proposé et d’anticiper d’éventuels ajustements nécessaires. La simulation intègre ainsi simultanément les dimensions squelettique, occlusale et morphologique.

Méthode d’évaluation comparative

La prédictibilité de la simulation est évaluée selon une approche comparative à deux niveaux complémentaires.

Le premier niveau repose sur la comparaison photographique entre la simulation des tissus mous et les photographies post-opératoires standardisées (face et profil). Cette analyse qualitative permet d’apprécier la cohérence morphologique globale, l’équilibre sagittal et la projection des structures faciales clés.

Le second niveau consiste en des superpositions tridimensionnelles des tissus mous, comparant directement la simulation pré-opératoire aux données post-opératoires issues du CBCT. Cette méthode permet d’objectiver les écarts régionaux, d’identifier les zones de concordance et de quantifier les divergences mesurables.

Limites méthodologiques

Le suivi post-opératoire met en évidence des variations d’aspect entre un contrôle précoce et un contrôle plus tardif, soulignant l’impact du temps sur la stabilisation des tissus mous. À quelques mois de l’intervention, les phénomènes inflammatoires résiduels, la réorganisation des tissus et l’adaptation musculaire peuvent encore influencer le profil facial. À distance, la maturation cicatricielle et la rééquilibration fonctionnelle modifient progressivement la dynamique tissulaire.

Cette évolution rappelle que l’analyse de la prédictibilité doit intégrer la dimension temporelle : le résultat observé à quatre mois ne correspond pas nécessairement à l’aspect définitif à deux ans. La comparaison longitudinale permet ainsi de mieux comprendre la part de variabilité liée à la cicatrisation et à l’adaptation biologique.

Résultats : analyse qualitative et quantitative

L’analyse des résultats repose sur une double approche, combinant évaluation visuelle comparative et quantification objective des écarts régionaux. Cette méthodologie permet d’apprécier à la fois la cohérence morphologique globale et la précision locale de la prédiction des tissus mous.

Dans l’ensemble des cas étudiés, la concordance morphologique apparaît globalement satisfaisante dans le plan sagittal, en particulier au niveau du tiers moyen du visage. En revanche, le tiers inférieur et certaines structures anatomiques spécifiques présentent une variabilité plus marquée, soulignant la nécessité d’une interprétation régionale des résultats.

Comparaison photos/simulation

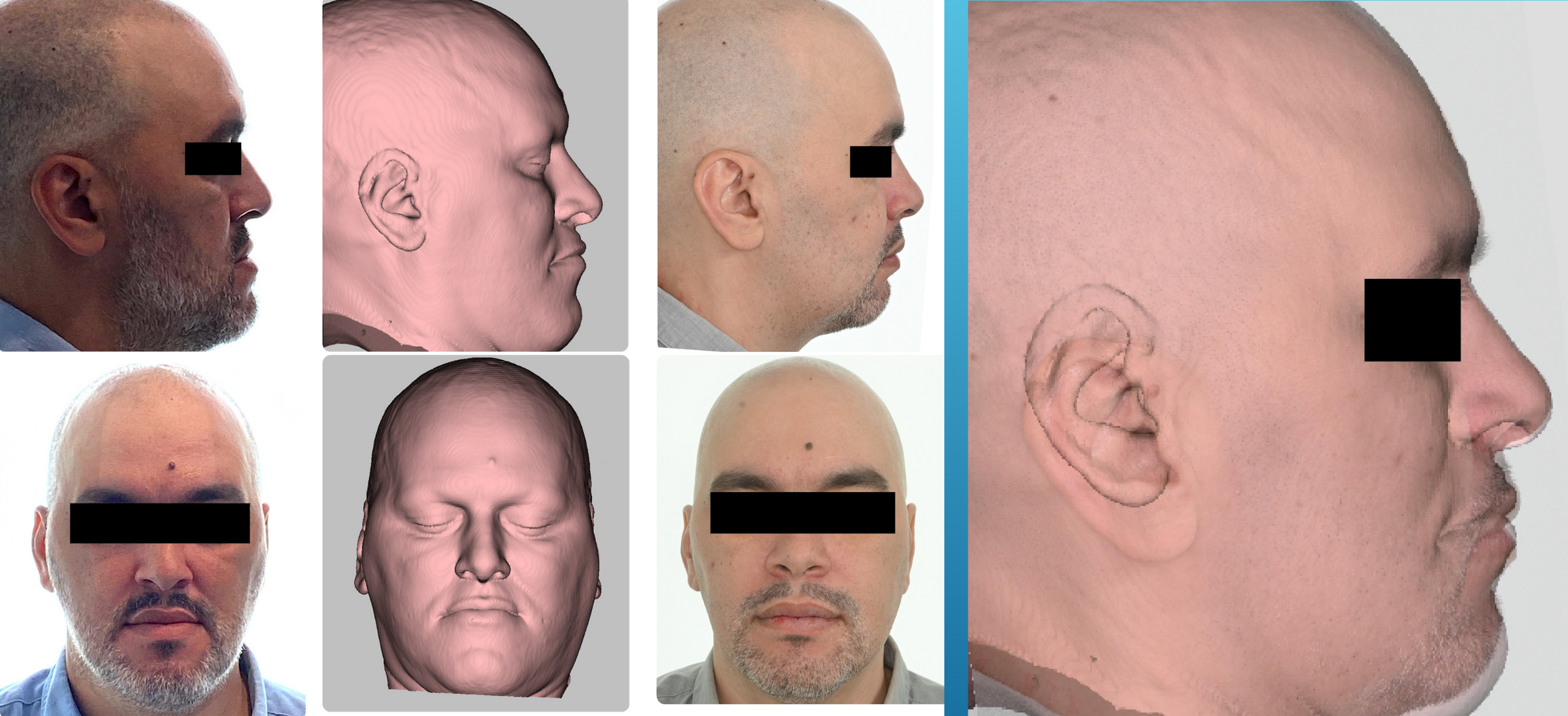

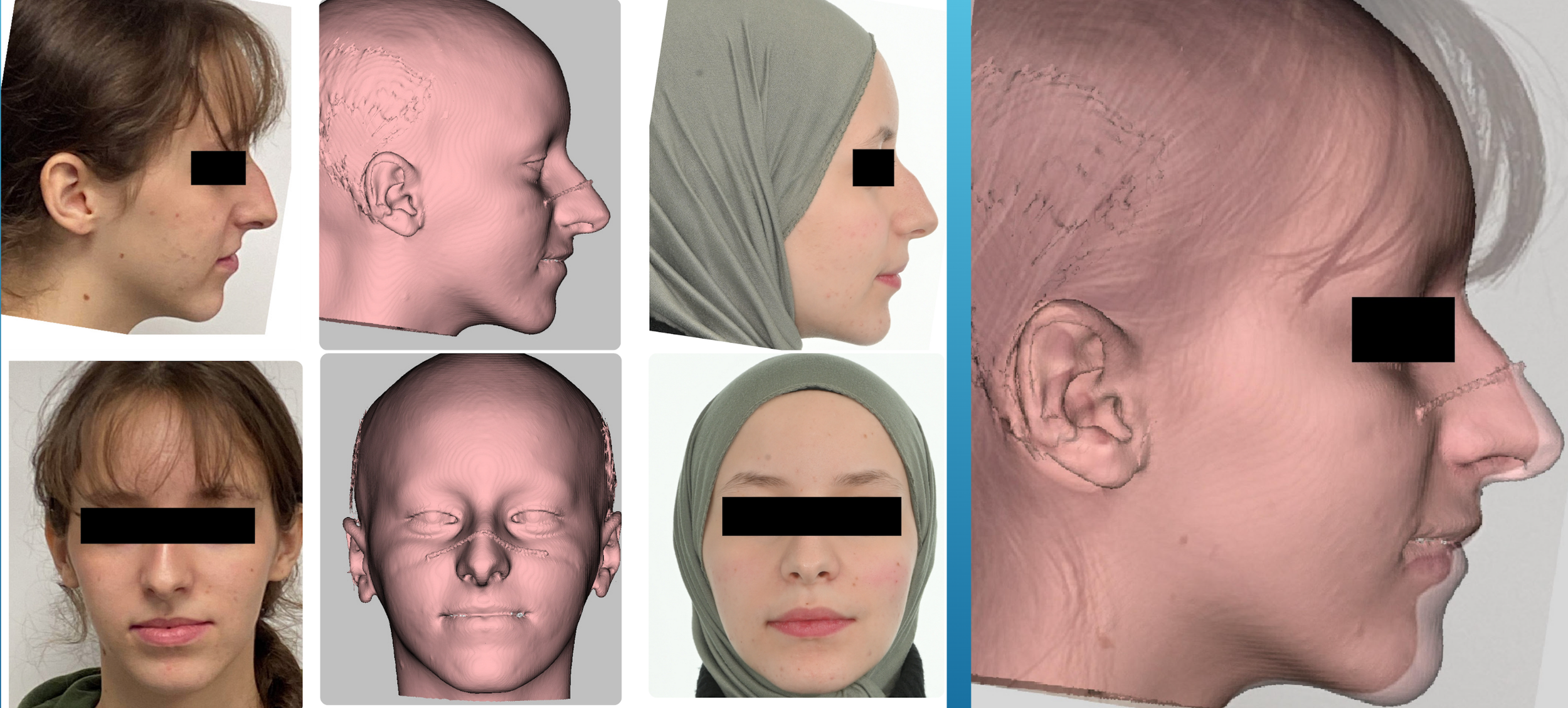

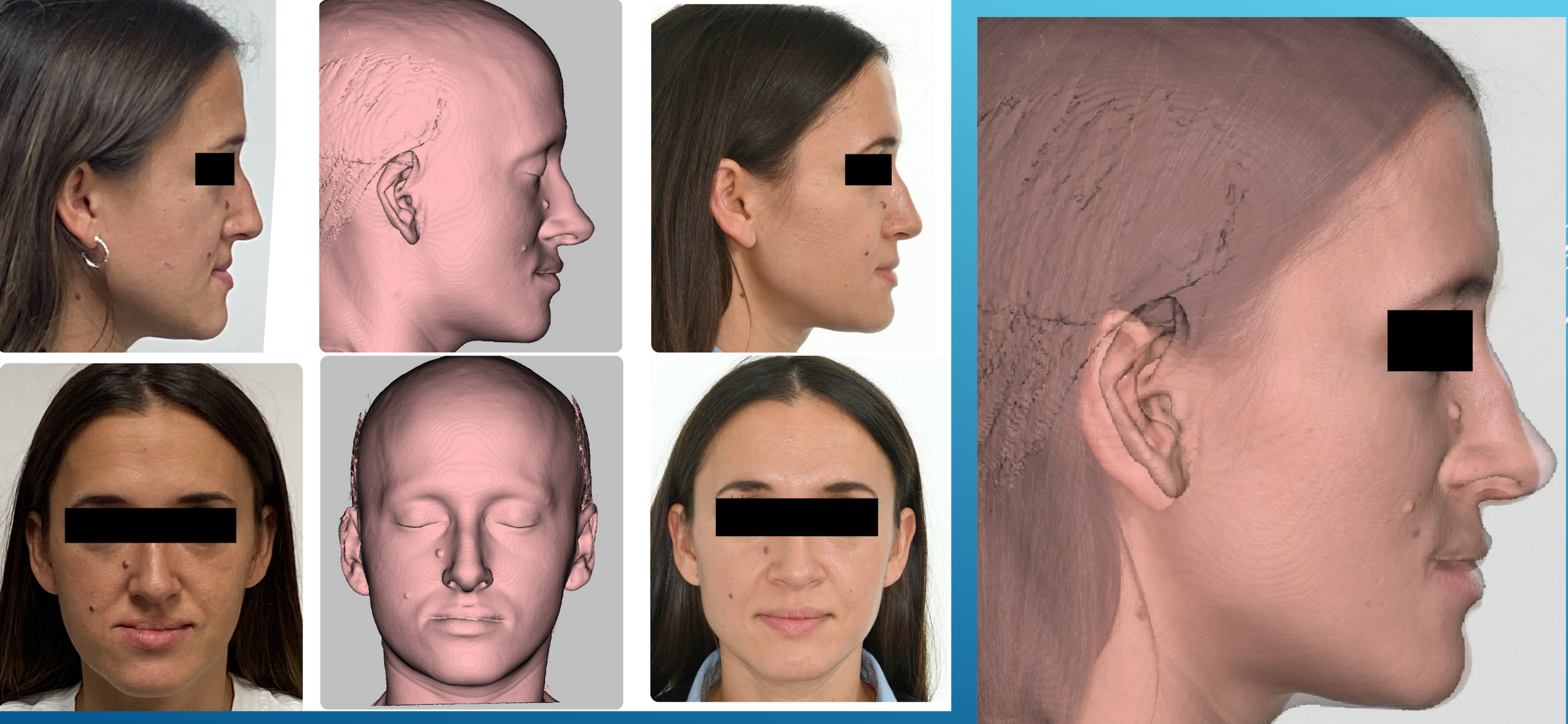

La comparaison directe entre la simulation tridimensionnelle et les photographies post-opératoires standardisées (face et profil) met en évidence une concordance globale des tendances morphologiques. Les modifications de projection maxillaire, l’amélioration du profil sagittal et la correction des déviations apparaissent cohérentes dans la majorité des situations.

Les variations les plus notables concernent le tiers inférieur du visage, notamment la région mentonnière et labio-mentonnière, où l’influence musculaire et la dynamique post-opératoire peuvent moduler l’expression finale des tissus mous.

Les cas cliniques sont ensuite analysés selon le type de chirurgie réalisée — avancée maxillaire, chirurgie bimaxillaire, avancée mandibulaire, expansion, rotation horaire — illustrant l’hétérogénéité des configurations anatomiques et des réponses tissulaires. Cette diversité confirme que la prédictibilité doit être interprétée en fonction du contexte chirurgical spécifique.

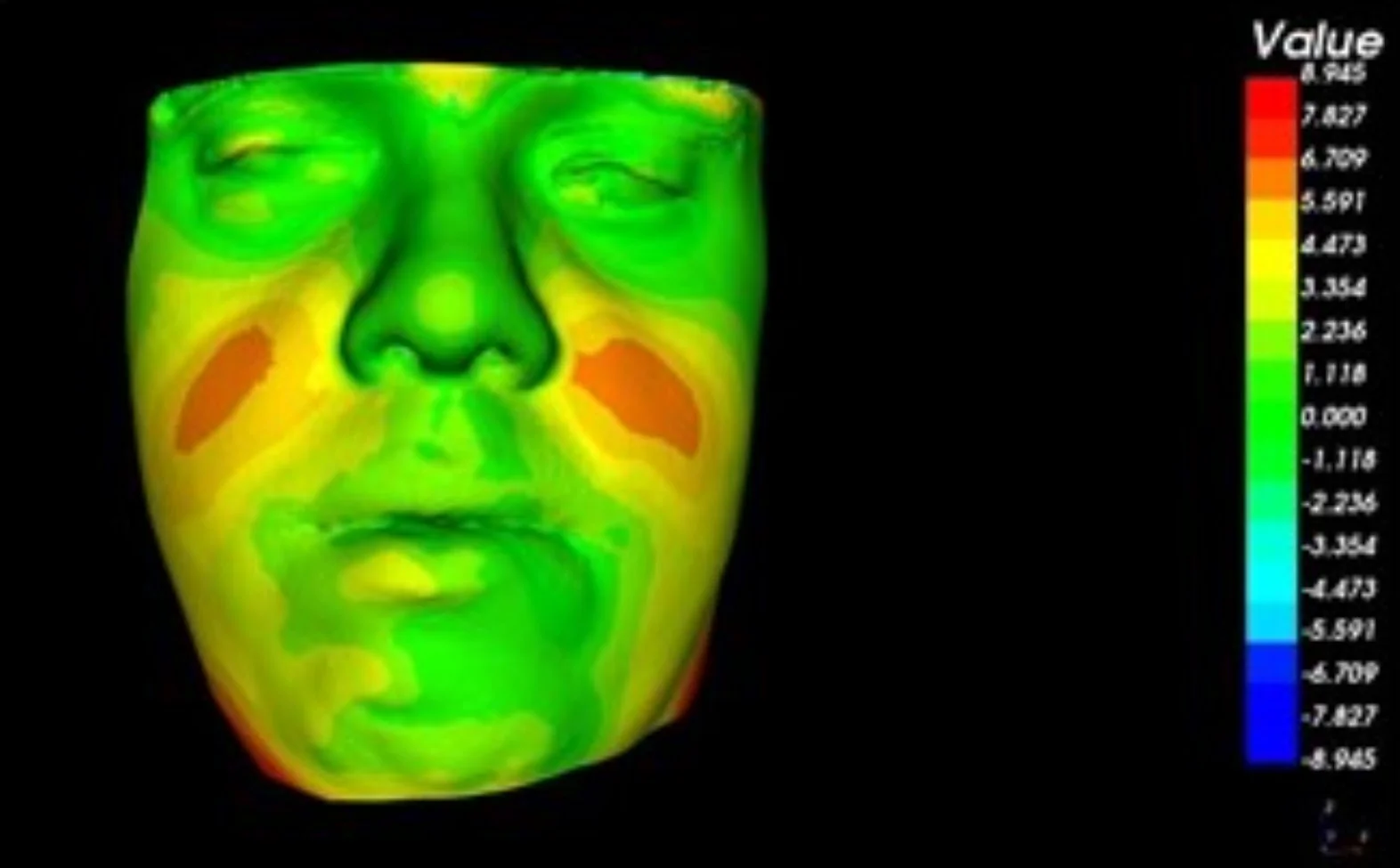

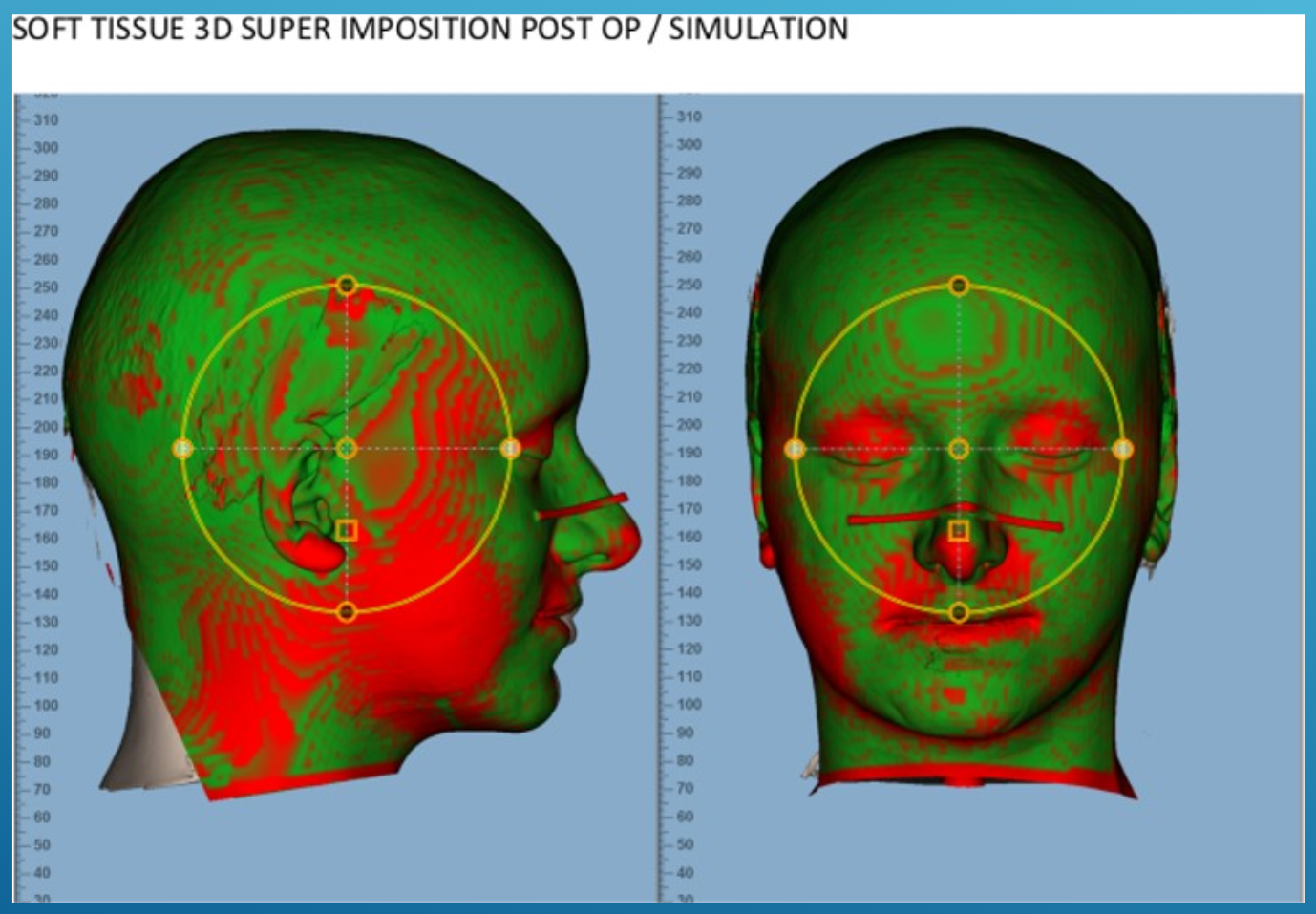

Cartographies de superposition

La superposition tridimensionnelle des tissus mous, comparant la simulation pré-opératoire aux données post-opératoires, permet d’objectiver les zones de concordance et de divergence. Cette analyse dépasse l’appréciation visuelle en fournissant une cartographie précise des écarts mesurables.

L’examen des superpositions met en évidence une concordance plus favorable dans la région subnasale et au niveau de la lèvre supérieure, tandis que certaines zones du tiers inférieur et/ou nasales présentent des divergences plus marquées. Cette lecture régionale confirme que la prédiction est plus robuste dans certaines unités esthétiques que dans d’autres.

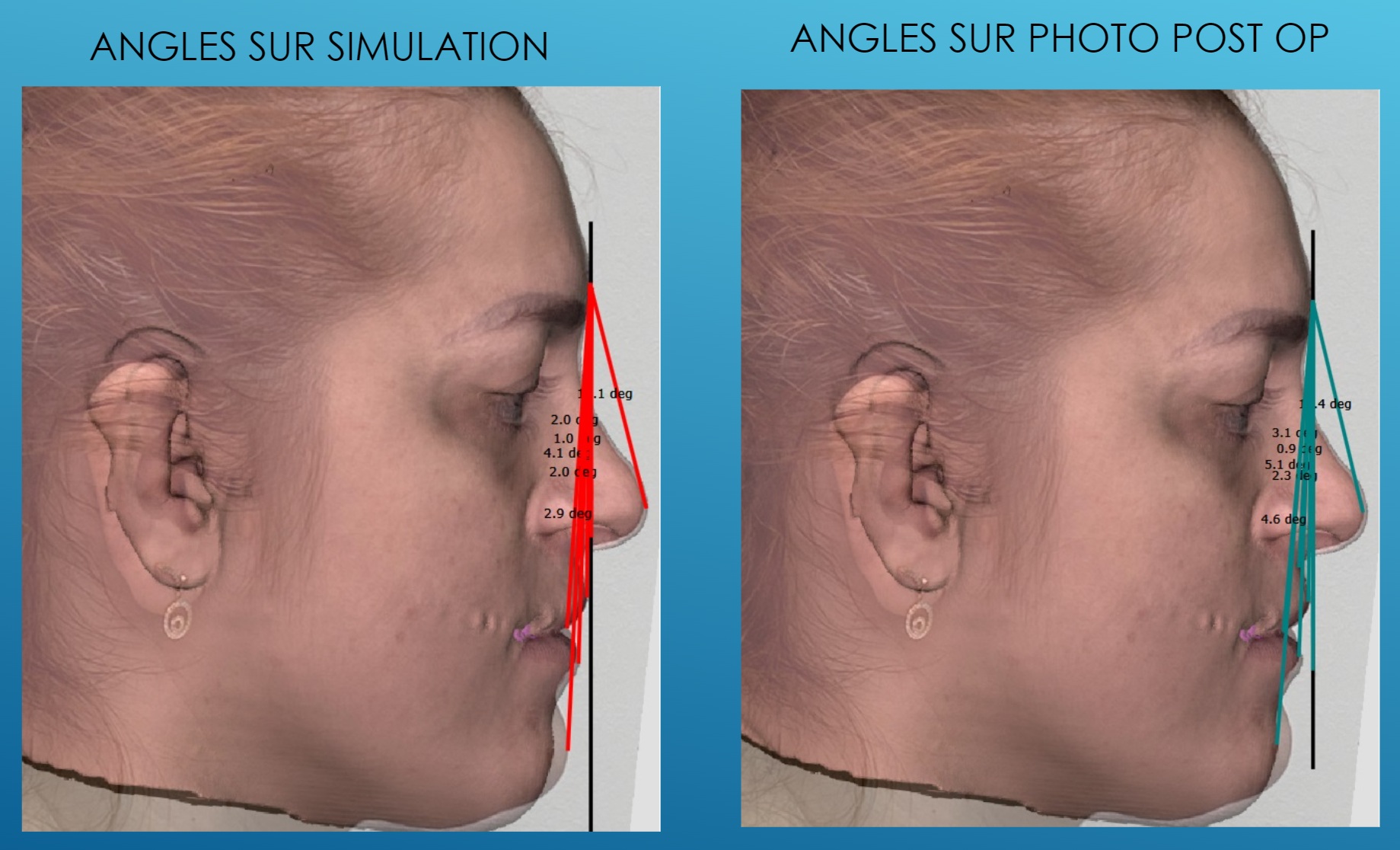

Analyse angulaire glabelle

Une analyse quantitative complémentaire repose sur la mesure de l’angle formé entre la verticale passant par la glabelle et un point anatomique donné, évalué sur la simulation puis sur la photographie post-opératoire. Cette méthode offre une référence stable et reproductible pour objectiver les variations sagittales.

La comparaison angulaire confirme les observations qualitatives : les écarts sont généralement plus faibles au niveau du tiers moyen, et plus importants au niveau du nez et du pogonion cutané.

Hiérarchie des écarts moyens

L’analyse quantitative permet d’établir une hiérarchie des écarts moyens régionaux. L’écart minimal est observé au niveau du point subnasal et de la lèvre supérieure, traduisant une bonne corrélation entre déplacement maxillaire et réponse tissulaire. À l’inverse, l’écart maximal concerne le nez, suivi du pogonion cutané, de la lèvre inférieure et du stomion.

Ces résultats confirment que la simulation tridimensionnelle permet une anticipation fiable des tendances morphologiques globales, tout en soulignant l’importance d’une interprétation régionale et critique, particulièrement au niveau du tiers inférieur du visage.

Discussion : interprétation biomécanique et portée clinique

L’analyse des résultats impose une lecture nuancée de la simulation des tissus mous en chirurgie orthognathique. La planification tridimensionnelle avec Dolphin 3D Surgery démontre une capacité réelle à anticiper les tendances morphologiques globales, notamment dans le plan sagittal et au niveau du tiers moyen du visage. Toutefois, elle met également en évidence des limites intrinsèques liées à la variabilité biologique individuelle et aux contraintes biomécaniques propres aux tissus mous.

L’enjeu n’est pas de remettre en cause la pertinence de l’outil, mais de le repositionner dans une démarche clinique experte, fondée sur l’analyse critique, la compréhension anatomique et l’intégration du jugement professionnel.

Outil d’anticipation, non promesse millimétrique

La simulation tridimensionnelle doit être considérée comme un outil d’anticipation morphologique, et non comme une projection esthétique millimétriquement garantie. Si la visualisation 3D permet de représenter les conséquences probables des déplacements squelettiques, elle ne peut intégrer l’ensemble des paramètres biologiques influençant le résultat final.

Une utilisation inappropriée de la simulation comme promesse définitive exposerait à un décalage entre projection numérique et résultat clinique réel. La valeur de l’outil réside dans sa capacité à orienter la planification, à comparer différents scénarios thérapeutiques et à anticiper les grandes lignes du changement facial, non dans une précision absolue au millimètre près.

Facteurs biologiques de variabilité

La réponse des tissus mous aux déplacements osseux est influencée par de nombreux facteurs biologiques. L’âge modifie l’élasticité cutanée et la capacité de redrapage des tissus ; le sexe peut influencer l’épaisseur tissulaire et la tonicité musculaire ; les caractéristiques morphologiques individuelles conditionnent la projection nasale, la dynamique labiale et la forme du menton.

À ces paramètres s’ajoutent la cicatrisation post-opératoire, la réorganisation musculaire et l’adaptation fonctionnelle. Cette variabilité intrinsèque explique que deux patients présentant des déplacements osseux similaires puissent manifester des réponses tissulaires différentes. La simulation repose sur des modèles statistiques moyens et ne peut refléter parfaitement cette singularité biologique.

Lecture biomécanique des écarts régionaux

Les écarts régionaux observés s’interprètent à la lumière de la complexité anatomique des différentes unités faciales. Certaines structures, comme la région subnasale et la lèvre supérieure, présentent une relation relativement directe entre déplacement maxillaire et réponse tissulaire, ce qui explique leur meilleure prédictibilité.

En revanche, la région nasale et le pogonion cutané sont soumis à des interactions plus complexes impliquant structures cartilagineuses, insertions musculaires et tensions cutanées. La composante musculaire, notamment au niveau du muscle mentonnier et de l’orbiculaire des lèvres, peut modifier la position finale du tissu mou indépendamment du déplacement osseux pur. De plus, la maturation cicatricielle progressive influence l’évolution du profil dans le temps.

Ces éléments confirment que la variabilité observée n’est pas uniquement liée à une limite technologique, mais à la nature biomécanique même des tissus faciaux.

Comparaison avec la littérature

Les tendances observées sont cohérentes avec les données publiées dans la littérature internationale (Peterman 2016 ; van Twisk 2019 ; Omidkhoda 2022 ; Shobair 2021 ; Shafi 2025). L’ensemble de ces travaux converge vers une conclusion commune : la prédiction tridimensionnelle des tissus mous est globalement fiable pour anticiper les tendances morphologiques générales, mais sa précision demeure régionale, dépendante du type de chirurgie (mono- ou bimaxillaire, Classe II ou Classe III) et de la variabilité biologique individuelle.

Cette convergence scientifique renforce la crédibilité de l’approche et confirme que la simulation 3D doit être intégrée comme un outil d’aide à la décision, interprété de manière critique et contextualisée, au service d’une planification orthodontico-chirurgicale exigeante.

Implications pratiques pour orthodontiste et chirurgien

Au-delà de l’analyse scientifique de la fiabilité prédictive, la planification tridimensionnelle possède des implications concrètes pour la pratique clinique quotidienne. Utilisée de manière rigoureuse, la simulation 3D avec Dolphin 3D Surgery devient un instrument stratégique au service d’une planification globale, coordonnée et rationnelle.

Son efficacité ne repose pas uniquement sur la qualité du logiciel, mais sur la rigueur de la calibration initiale, la maîtrise de l’orientation volumétrique, et la capacité du praticien à interpréter les résultats de manière régionale et critique. L’identification des zones les plus prédictibles et de celles présentant une variabilité accrue permet d’affiner la stratégie thérapeutique et d’adapter le discours clinique.

Communication interdisciplinaire

La simulation tridimensionnelle constitue un langage commun entre l’orthodontiste et le chirurgien maxillo-facial. Les visualisations volumétriques, les rotations spatiales (yaw, roll, pitch) et les superpositions facilitent une compréhension partagée des asymétries, des déplacements programmés et des contraintes anatomiques.

L’anticipation des interférences osseuses, notamment les conflits entre segments proximaux et distaux, permet d’ajuster les tracés d’ostéotomie et de sécuriser le geste chirurgical en amont. La planification devient alors un espace de concertation stratégique plutôt qu’une simple formalité technique.

Communication patient

La comparaison entre simulation et résultat post-opératoire constitue également un outil pédagogique puissant. La visualisation des modifications morphologiques facilite la compréhension du projet thérapeutique par le patient et favorise son adhésion au traitement.

Toutefois, cette communication doit rester alignée sur la nature probabiliste des prédictions. La simulation doit être présentée comme une projection plausible des tendances, et non comme une garantie esthétique définitive. Une information claire sur les zones les plus fiables et sur les marges de variabilité contribue à sécuriser le consentement éclairé et à prévenir les attentes irréalistes.

Check-list clinique

L’intégration de la simulation 3D dans une démarche clinique structurée peut s’appuyer sur les points suivants :

• Vérifier systématiquement le plan sagittal médian (méthode glabelle–menton).

• Réaliser une calibration tridimensionnelle rigoureuse (plans frontal, médian et occlusal).

• Anticiper les conflits de valves et les interférences osseuses potentielles.

• Évaluer la prédictibilité à deux niveaux : comparaison photographique et superpositions tridimensionnelles.

• Interpréter la simulation comme un outil d’anticipation raisonnée, et non comme une certitude millimétrique.

Cette approche permet d’intégrer la technologie dans une pratique clinique exigeante, où la planification numérique soutient le raisonnement expert sans jamais s’y substituer.

Perspectives : FEM, Machine Learning, Deep Learning

L’évolution des modèles prédictifs ouvre aujourd’hui la voie à de nouvelles approches visant à améliorer la précision de la simulation des tissus mous. Parmi celles-ci, l’intégration d’un Finite Element Method (FEM) avancé représente une perspective majeure. En modélisant les propriétés mécaniques des tissus (élasticité, comportement viscoélastique, contraintes locales), le FEM permettrait d’affiner la prédiction, notamment au niveau des régions à forte complexité anatomique telles que le nez et les lèvres.

Parallèlement, le développement de l’apprentissage profond (Deep Learning) constitue un axe de recherche prometteur. L’exploitation de bases de données massives combinant photographies 3D, CBCT et résultats post-opératoires réels permettrait aux algorithmes d’identifier des corrélations complexes entre déplacements squelettiques et réponses tissulaires. Contrairement aux modèles statistiques classiques, ces approches peuvent intégrer des relations non linéaires et mieux prendre en compte la variabilité individuelle, à condition de disposer de données volumineuses, standardisées et validées.

Une autre évolution envisageable repose sur l’actualisation dynamique des ratios “soft-to-hard” en fonction du type de mouvement chirurgical (avancée maxillaire, recul mandibulaire, impaction, rotation horaire) et du profil morphologique du patient. Cette adaptation spécifique pourrait améliorer la pertinence des prédictions sans nécessiter immédiatement une modélisation biomécanique complète.

Les travaux prospectifs de Way et al. (2019) et de Bouletreau et al. (2019) soulignent le potentiel de ces approches fondées sur l’intelligence artificielle et l’analyse de données multi-cas. Toutefois, ces avancées posent également des enjeux méthodologiques majeurs : qualité des données, reproductibilité des modèles, validation clinique et intégration responsable dans la pratique quotidienne.

L’avenir de la prédiction des tissus mous réside ainsi dans la convergence entre modélisation biomécanique avancée, intelligence artificielle et expertise clinique, afin d’améliorer la précision tout en conservant une interprétation critique et individualisée des résultats.

Conclusion scientifique

La simulation tridimensionnelle et la prédiction des tissus mous avec Dolphin 3D Surgery doivent être envisagées comme un outil d’anticipation morphologique, et non comme une promesse esthétique millimétrique. Si la technologie permet d’objectiver des tendances et de visualiser l’impact potentiel des déplacements squelettiques, elle ne peut garantir une correspondance absolue avec le résultat post-opératoire réel.

La réponse des tissus mous demeure influencée par de multiples facteurs biologiques — âge, sexe, caractéristiques morphologiques individuelles — ainsi que par les propriétés biomécaniques propres à chaque patient. Ces éléments introduisent une variabilité intrinsèque que les modèles statistiques ne peuvent intégrer parfaitement.

L’outil numérique ne doit donc jamais se substituer au jugement clinique ni à l’expertise du praticien. Sa valeur réside dans sa capacité à structurer la réflexion thérapeutique, à faciliter la coordination entre l’orthodontiste et le chirurgien, et à améliorer la compréhension du projet par le patient. Intégrée dans une démarche méthodique, fondée sur une calibration rigoureuse et une lecture critique des écarts potentiels, la simulation 3D devient un support stratégique pertinent au service d’une planification orthodontico-chirurgicale exigeante et scientifiquement raisonnée.

Références bibliographiques

Arnett GW, Bergman RT.
Facial keys to orthodontic diagnosis and treatment planning.
Am J Orthod Dentofacial Orthop. 1993;103(4):299-312.

Sarver DM, Ackerman JL.
Dynamic smile visualization and quantification: Part 1. Evolution of the concept and dynamic records for smile capture.
Am J Orthod Dentofacial Orthop. 2003;124(1):4-12.

Robert J. Peterman.
Accuracy of Dolphin visual treatment objective (VTO) prediction software on class III patients treated with maxillary advancement and mandibular setback.
Progress in Orthodontics. Juin 2016.

Piet-Hein van Twisk.
How accurate is the soft tissue prediction of Dolphin Imaging for orthognathic surgery?
International Orthodontics. Septembre 2019.

Maryam Omidkhoda, Farzin Heravi, Fatemeh Shahrestani, Mohamad Noori.
La précision du logiciel Dolphin dans la prédiction des modifications des tissus mous après une chirurgie orthognatique.
Iranian Journal of Orthodontics. Décembre 2022.

Shariq Shafi, Faizan Ahmed Khan, Sandeep Shetty, Mithun Naik.
Accuracy of Dolphin Soft Tissue Visual Treatment Objective (VTO) Prediction in Surgical Cases.
Scope. Mars 2025.

Nehal Shobair, Mohammed Diaa, Ahmed Barakat, Amr Ghanem.
The prediction accuracy of Dolphin 3D software for facial soft tissue changes after bimaxillary orthognathic surgery.
Ain Shams Dental Journal. Septembre 2021.
doi:10.21608/ASDJ.2022.103220.1080

Journal de chirurgie cranio maxillo faciale.
Vol 53 N°9, septembre 2025, p1298-1304.

Way H. et al. 2019.

Bouletreau P. et al. 2019.

Al-Moraissi and Ellis. 2015.

Sugawara G.
2D versus 3D analysis in orthognathic surgical planning.

Cocconi R.
Evolution of orthodontic objectives: From occlusal goals to facial-driven treatment planning.

Raffaini M.
Importance of facial analysis and soft tissue considerations in orthognathic surgery planning.
